6.3.3 Stacking Faults and Other Defects
Abbildung flächenhafter Defekte
(z.B. Stapelfehler)
|
|
|
 |
Am einfachsten im dynamischen Zweistrahlfall
(Bragg Bedingung exakt erfüllt für einen Reflex) |
|
 |
Die Bragg-Bedingung ist dann auch für den gebeugten
Strahl erfüllt, er wird zurückgebeugt. |
|
|
Dadurch periodischer Wechsel der Intensität
zwischen Primärstrahl und gebeugtem Strahl |
|
|
Periode="Extinktionslänge"=wenige
nm! Hieraus folgt eine Intensitätsoszillationen innerhalb der Probe, die
zu Streifenkontrast an keilförmigen Proben führen. |
|
|
 |
Es entstehen Dickenkonturen. |
|
|

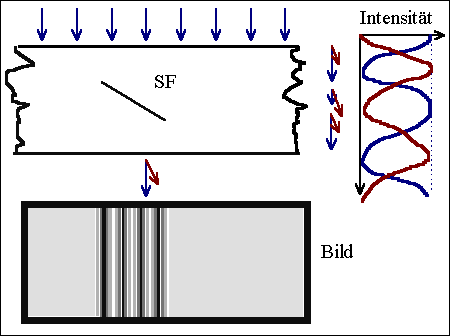

Ein Stapelfehler, der schräg in der Probe
liegt, kann durch zwei Keile, die gegeneinander verschoben sind dargestellt
werden. |
|
|
An der Grenzfläche passen die "Dickenkontouren" der beiden
Keile nicht mehr zusammen, es entsteht der typische Stapelfehler -
Streifenkontrast |
|
|
 |
|
|
Auch die Natur der Stapelfehler kann aus dem Streifenkontrast
erschlossen werden. |
|
Abbildungen:
Beispiele für TEM - Bilder mit verschiedenen Stapelfehler-Defekten |
|
|
Versetzungsring mit
Stapelfehler (aus 5.2.1: Versetzungsringe durch Agglomeration von
Zwischengitteratomen in Silizium) |
|
|
Mehrfach-Stapelfehler
gebildet durch SiO2 - Ausscheidungen im Silizium - Volumen;
Versetzungen angeätzt durch Präparation |
|
|
Weitere Mehrfach-Stapelfehler
durch SiO2 - Präzipitation |
|
|
"kleine" und "Segelboot" - Stapelfehler in
bipolar Tansistoren |
|
|
"Segelboot" - Stapelfehler im
Detail |
|
|
Abscherung eines Segelboot - Stapelfehlers: Beispiel für
gleichzeitiges Auftreten aller Versetzungstypen |
|
|
Stapelfehler - Netzwerk,
entstanden durch Diffusion |
|
Aber: Merke:
Mother Nature is a bitch! |
