Berechnetet Leerstellenkonzentration beim Abschrecken

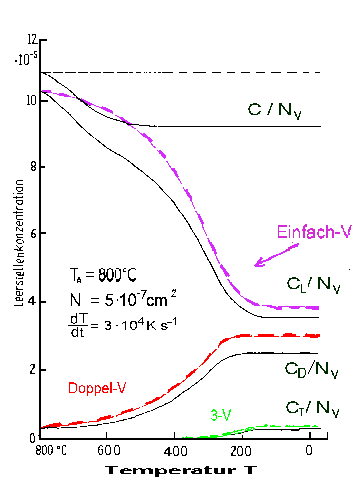

Berechnete Änderung der Konzentration von Einzel., Doppel- und Tripelleerstellen cL ,cD, cT und der gesamten Leerstellen c=cL+2cD+ 3cT in Au während des Abschreckens von 800°C. Bei den farbigen Kurven wurden keine Versetzungssenken (N=0) angenommen (nach Furukawa). (Die ci bezeichnenVolumenkonzentrationen der Verschiedenen Leerstellen, NV die Atomdichte.)
Für die Wanderungsenergien der Einfach- und Doppelleerstellen und für die Assotiationsenergien wurden folgende Werte angenommen: ELW=0.83 eV, EDW=0.71 eV, EDA=0.35 eV, ETA=0.65 eV

(siehe dazu auch Kapitel 10.2 im Buch von P. Haasen: Physikalische Metallkunde)

gehe zu Kapitel 4, 4.2 Atomare Fehlstellen im Nicht-Gleichgewicht
